AS-200
1

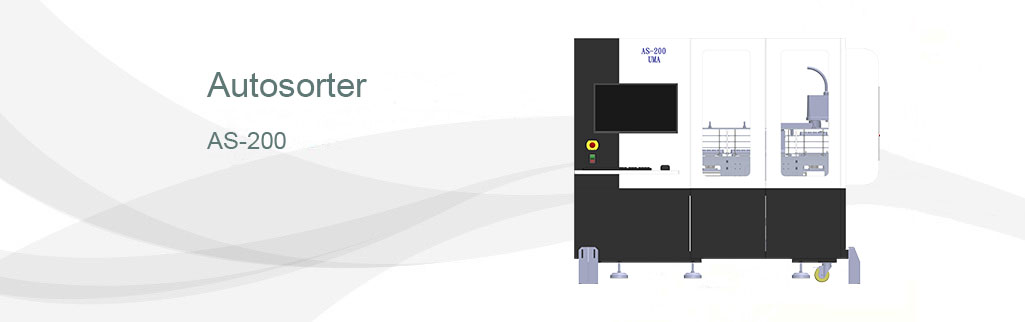

AS-200
自動分料換盤機
AS-200為鏡頭自動分料換盤機，可同時對應多台鏡頭MTF檢測機設備，將測試完畢的鏡頭依照檢測結果的分級方式，由檢測托盤中移載到分料鏡頭托盤中。
透過網路可與多台MTF檢測設備連線直接讀取檢測資料，雙吸嘴可變間距搭配高速移載與多組倉儲的設計，達成排除人為分料錯誤機會、節省人力需求。
自動分料換盤機
AS-200為鏡頭自動分料換盤機，可同時對應多台鏡頭MTF檢測機設備，將測試完畢的鏡頭依照檢測結果的分級方式，由檢測托盤中移載到分料鏡頭托盤中。
透過網路可與多台MTF檢測設備連線直接讀取檢測資料，雙吸嘴可變間距搭配高速移載與多組倉儲的設計，達成排除人為分料錯誤機會、節省人力需求。
| 項目 | 說明 |
| 減少成本 | ◆ 透過網路與多台MTF檢測設備連線，可直接讀取檢測資料，無須人為輸入，減少人力需求與人為錯誤的機會。 |
| 多級分類功能 | ◆ 8組Sorted Tray的倉儲(各4層)，可設定各倉儲對應不同測量等級，可達成多級分類的效果。 |
| 可對應多種分料Tray | ◆大空間cassette設計可對應多種尺寸的Tray，增加泛用性。 |
| 雙軸間距可調吸嘴 | ◆ 2組吸嘴可依照零件擺放位置，於吸取與放置時變換取放間距，增加一次同時取放2個零件的機會。 |
2
Please refer to the Specification.
3
| Item | Description | Mark |
| Quality level Sorting Accuracy | ≧99.99% | |
| UPH | ≦2 sec/pcs (雙顆取放) ≦3 sec/pcs (單顆取放) |
Depends on tray design and lens distribution. |
| Lens Size | Diameter 2.5〜12mm Height 3mm〜12mm Rectangle 1.9〜10mm Height 1.5〜12mm |
|
| Tray Delivery system | 1 Rail transporting system | |
| Robotic Arm | X Axis：Lead 20 mm, Stroke 600 mm | |
| Y Axis：Lead 10 mm, Stroke 300 mm | ||
| Z Axis：Lead 2 mm, Stroke 65 mm | ||
| Suction Nuzzle | Adjustable two axis suction nuzzle | Pitch range:15 ~ 35 mm |
| Bar Code Reader | 1 sets for tray ID | |
| Machine Size | 1200(W)x 1500(L)x1600(H) | |
| Weight | 250 Kg | |
| Storage Design | 8 sets of Sorted Tray magazines. | Magazines are optional |
| Storage Levels | Up to 4 levels. | Based on tray size |
| Storage Size | 281(L)*271(W)*37(H)mm | |
| Utility Requirement | Power： AC 220V，15A Compressor：>0.5 Mpa Clean air |
|
| OS | Win7 |
