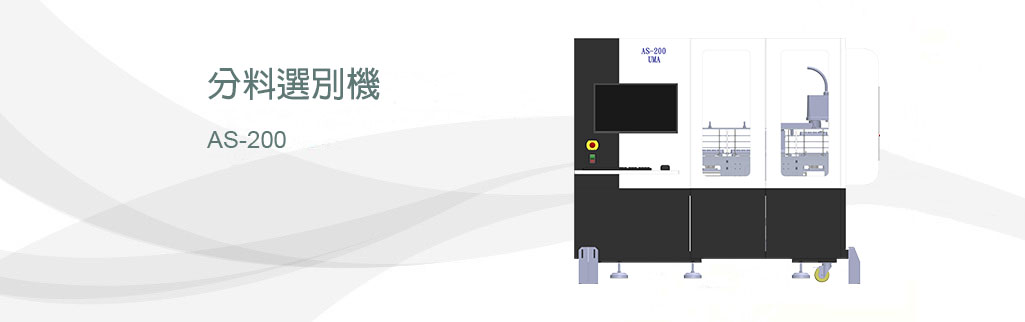

AS-200

1

AS-200
自動分料換盤機

產品特點
Features

AS-200為鏡頭自動分料換盤機,可同時對應多台鏡頭MTF檢測機設備,將測試完畢的鏡頭依照檢測結果的分級方式,由檢測托盤中移載到分料鏡頭托盤中。
透過網路可與多台MTF檢測設備連線直接讀取檢測資料,雙吸嘴可變間距搭配高速移載與多組倉儲的設計,達成排除人為分料錯誤機會、節省人力需求。


項目 說明
減少成本   ◆ 透過網路與多台MTF檢測設備連線,可直接讀取檢測資料,無須人為輸入,減少人力需求與人為錯誤的機會。
多級分類功能 ◆  8組Sorted Tray的倉儲(各4層),可設定各倉儲對應不同測量等級,可達成多級分類的效果。
可對應多種分料Tray ◆大空間cassette設計可對應多種尺寸的Tray,增加泛用性。
雙軸間距可調吸嘴 ◆  2組吸嘴可依照零件擺放位置,於吸取與放置時變換取放間距,增加一次同時取放2個零件的機會。



2

詳見規格

3

Item Description Mark
Quality level Sorting Accuracy ≧99.99% Lens及分料Tray及其資訊需先提供UMA確認
UPH ≦2 sec/pcs (雙顆取放)
≦3 sec/pcs (單顆取放)
Depends on tray design and lens distribution.
Lens Size 直徑2.5〜12mm高度 3mm〜12mm    矩形 1.9〜10mm高度 1.5〜12mm
Tray Delivery system 1 Rail transporting system
Robotic Arm  X Axis:Lead 20 mm, Stroke 600 mm
 Y Axis:Lead 10 mm, Stroke 300 mm
 Z Axis:Lead 2 mm, Stroke 65 mm
Suction Nuzzle Adjustable two axis suction nuzzle Pitch range:15 ~ 35 mm
Bar Code Reader 1 sets for tray ID
Machine Size 1200(W)x 1500(L)x1600(H)
Weight 250 Kg
Storage Design 8 sets of Sorted Tray magazines. Magazines are optional
Storage Levels   Up to 4 levels. Based on tray size
Storage Size 281(L)*271(W)*37(H)mm
Utility Requirement Power:  AC 220V,15A
Compressor:>0.5 Mpa Clean air

OS Win7
