MD-60FC

1

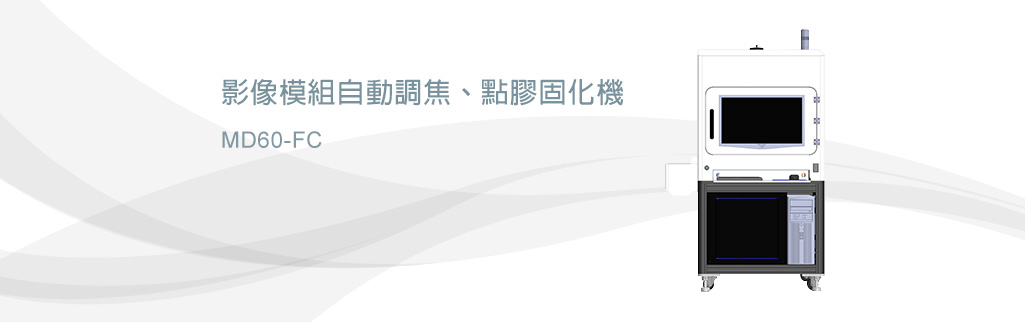

MD-60FC
鏡頭模組自動螺牙調焦機
Auto Thread Focusing and Curing For Image Module


DESCRIPTION
MD-60FC是鏡頭模組自動螺牙調焦、點膠、UV固化設備,視場最大可達140˚,採料盤進出以節省人工時間;可應用於手機、車載與監控等相機模組。

產品特點 Features
• 數位化的影像品質調整:透過MTF運算,量化且確實的調校出最佳化的影像品質。

• 多點且泛用的調焦方式:可對應有限距、無窮距與大視角調焦。

• 以料盤為進出單元,可一次擺放多個鏡頭模組,大量減少人工時間。

• 整合前後製程,縮短工時:調焦後可於設備上點膠及UV固化。

2

詳見規格

3

項目 描述 附註
調焦模組最大尺寸限制 28mm(L)*32mm(W)*32mm(H)*16mm(Ф)
調焦最小旋轉角度 0.09 ˚
視角(FOV)範圍 20 ˚ ~ 140 ˚
光學架構 40cm to Infinite Conjugate 程式可變物距系統
Collimator Test Regions : 5 or 9 or 13 sets
EFL : 35mm or 50mm or 75mm
選購
Light Source: 亮度Min. 300lux(可手動調整)
色溫5500 ˚+/- 300K
壽命6000hrs

料盤有效尺寸 280L*280W(10*8)
吸嘴(夾爪) Ф8~ Ф16 可客製
探針治具 需視實際狀況設計
調焦頭 Ф8~ Ф16 可客製
點膠系統 雙點點膠
UV光源 365nm UV-LED
機台尺寸 1560L*900W*1700H
機台重量 230  Kg
電源 AC220±10% 60Hz  10A
電腦作業系統 Windows 7
氣壓源 CDA:0.5 MPa (5 kg / cm2)
